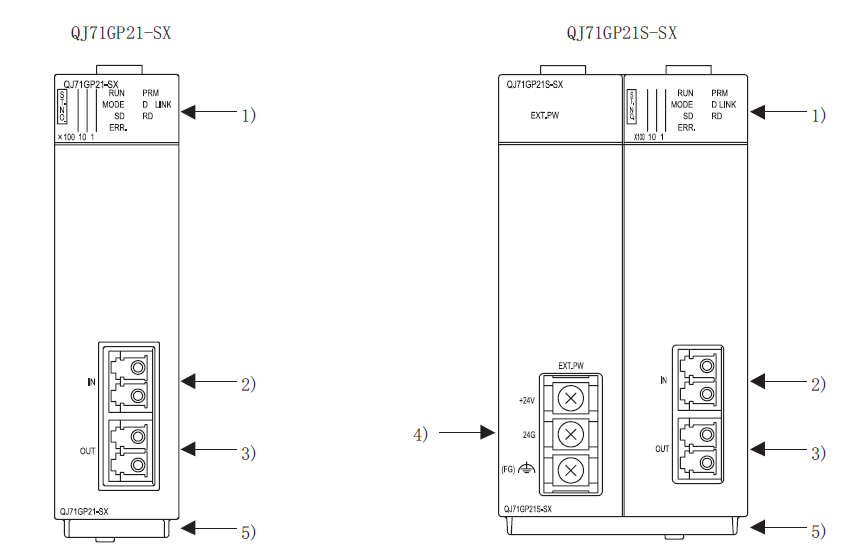

三菱QJ71GP21-SX和QJ71GP21S-SX控制网络模块各部位的名称
产品详情
| 编号 | 名称 | 内容 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1) | 显示 LED | 是显示 CC-Link IE 控制网络模块的运行状态的 LED。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2) | IN 连接器 |
是用于将光缆连接到 CC-Link IE 控制网络模块上的连接器。 ( 与其它站的 OUT 连接器相连接。) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3) | OUT 连接器 |
是用于将光缆连接到 CC-Link IE 控制网络模块上的连接器。 ( 与其它站的 IN 连接器相连接。) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4) | 外部电源供应端子排 | 是用于将外部电源供应用的电线连接到 CC-Link IE 控制网络模块上的端子排。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5) | 序列号显示板 | 显示额定铭牌的序列号。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 显示 LED
| 名称 | LED 状态 | 内容 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RUN | 亮绿灯 | 正常运行中 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 熄灯 | 硬件异常或看门狗定时器出错 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODE | 亮绿灯 | 在线模式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 绿灯闪烁 | 测试模式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 熄灯 | 离线模式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRM | 亮绿灯 | 作为管理站动作中 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 熄灯 | 作为普通站动作中 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D LINK | 亮绿灯 | 数据链接中( 循环传送中) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 绿灯闪烁 | 数据连接中( 循环传送停止中 ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 熄灯 | 未实施数据链接 ( 解除连接中 ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ERR. | 亮红灯 |
• 接收数据异常。( 接收帧异常 ) • 站间发生了一定数量以上的帧异常 • 管理站重复、站号重复 • 电缆断线、电缆的OUT 与IN 插入错误 • 网络参数损坏，或者管理站与普通站的设置不匹配 ( 保留站、总站数、网络 No. 等 ) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 熄灯 | 正常状态 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SD | 亮绿灯 | 数据发送中 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 熄灯 | 未发送数据 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RD | 亮绿灯 | 数据接收中 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 熄灯 | 未接收数据 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 × 100 1、2、4、8 × 10 1、2、4、8 × 1 | 亮绿灯 ( 数字显示 ) | 站号设置状态 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 熄灯 | 站号未确定状态 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EXT.PW | 亮绿灯 | 外部电源供应中 ( 本站电源状态(SB0042) 为 ON) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 熄灯 | 未供应外部电源 ( 本站电源状态(SB0042) 为 OFF) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
